我们提供多种角度、波长、尺寸大小的环型 LED 规格。其中，高密度环型配置的 LED 除了提供单位面积更大的光照度外，均匀且具有多种出射角度的环型光源，可以清楚的使产品特征突显出来，适合用在多种产品检测、提供更稳定的光源选择。

型式	外觀圖 (點圖放大)	發光色	內徑 (mm)	外徑 (mm)	出射角度
LDR-3210-0		○●●●●●	10	32	90

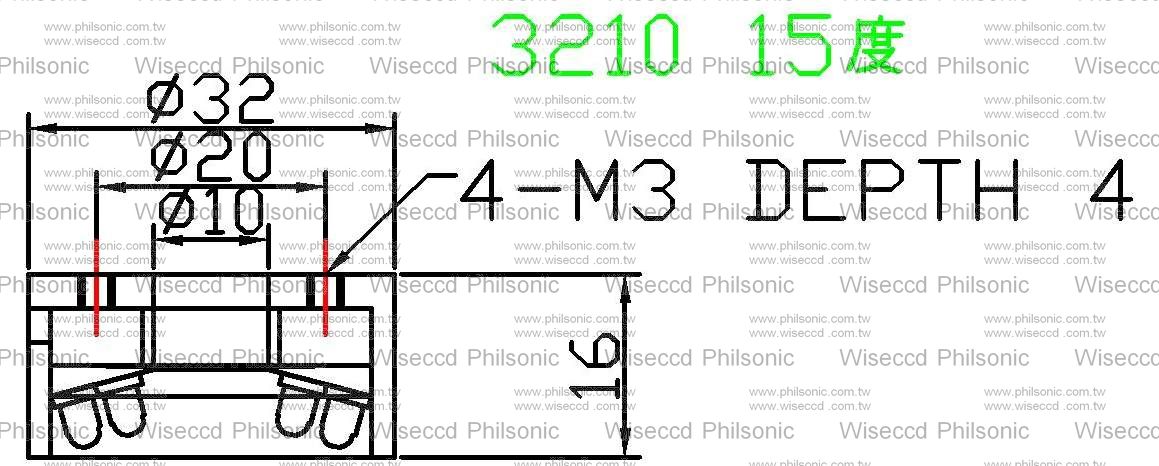

LDR-3210-15		○●●●●●	10	32	75

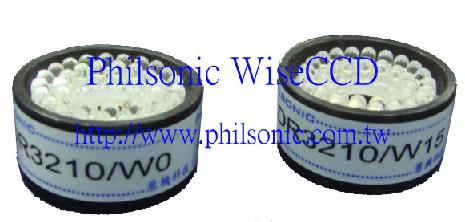

  《一》LDR-3210-W0                                       《二》LDR-3210-W15

4218 系列

型式	外觀圖 (點圖放大)	發光色	內徑(mm)	外徑 (mm)	出射 角度

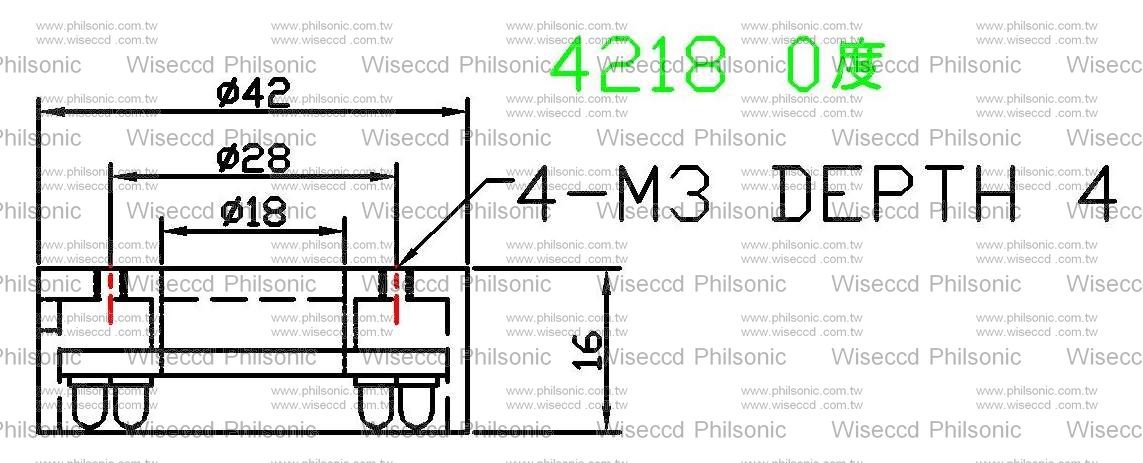

LDR-4218- 0		○●●●●●	18	42	90

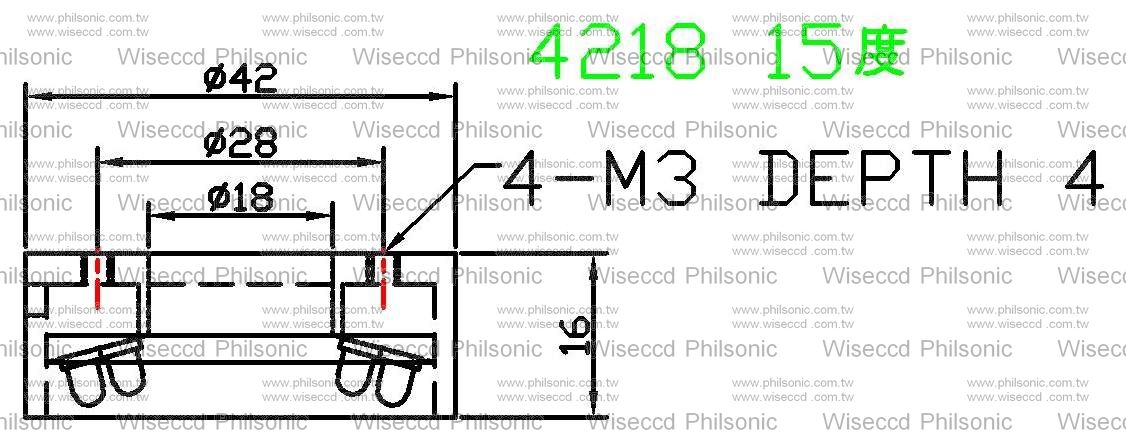

LDR-4218-15		○●●●●●	18	42	75

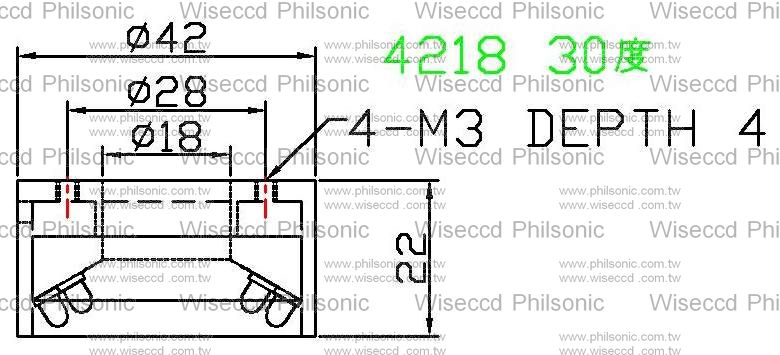

LDR-4218-30		○●●●●●	18	42	60

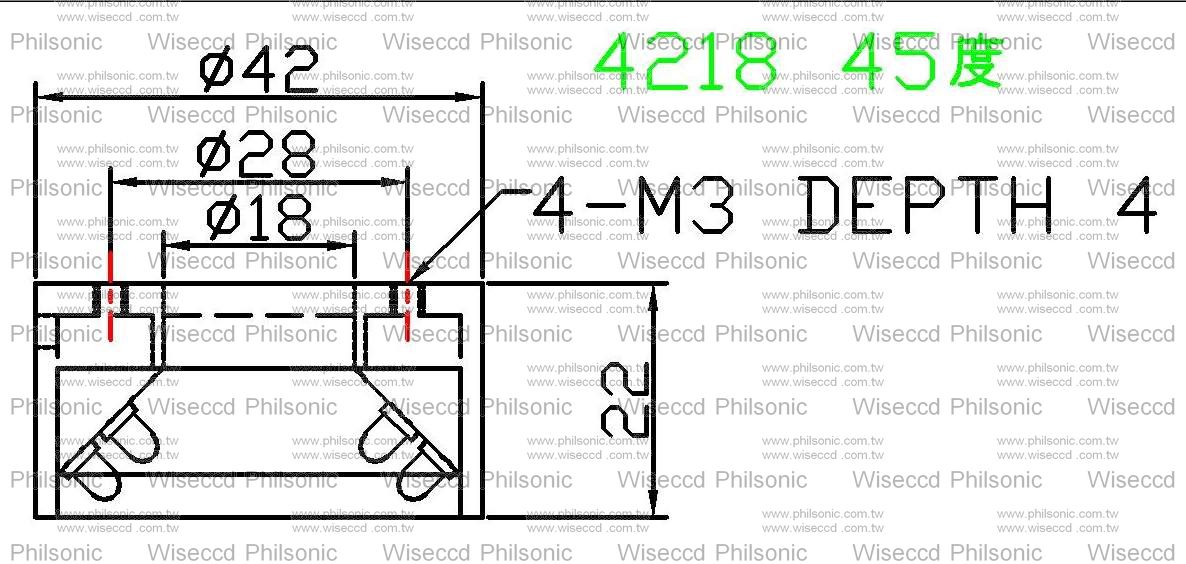

LDR-4218-45		○●●●●●	18	42	45

• 型式說明：LDR － (外徑) (內徑) － (顏色) (角度)
• ○: W(白色/White)  ●: B(藍色/Blue)  ●: G(綠色/Green)  ●: R(紅色/Red)
  ●: IR(紅外光/IR/940nm)  ●: UV(紫外光/UV/365nm,395nm)
• 可接受不同光源類型訂製，以及光源借用。
• 光源的固定螺絲孔位可相容於日制的固定孔位。
• 固定請使用 M3 的螺絲，螺絲在孔內的深度不得超過 4mm ！

《一》LDR-4218-W0      《二》LDR-4218-W30        《三》LDR-4218-W45

 5018 系列

型式	外觀圖 (點圖放大)	發光色	內徑(mm)	外徑 (mm)	出射 角度

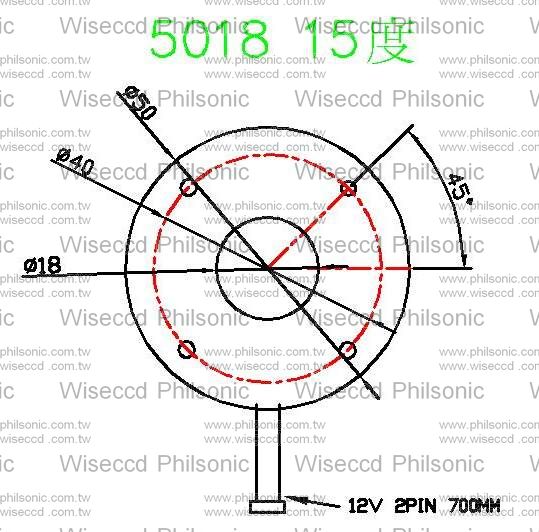

LDR-5018-15		○●●●●●	18	50	75

• 型式說明：LDR － (外徑) (內徑) － (顏色) (角度)
• ○: W(白色/White)  ●: B(藍色/Blue)  ●: G(綠色/Green)  ●: R(紅色/Red)
  ●: IR(紅外光/IR/940nm)  ●: UV(紫外光/UV/365nm,395nm)
• 可接受不同光源類型訂製，以及光源借用。
• 光源的固定螺絲孔位可相容於日制的固定孔位。
• 固定請使用 M3 的螺絲，螺絲在孔內的深度不得超過 4mm

5018系列最大特色為三排環燈

　　 針對產品的質材、檢測特徵、精度的不同，需要選用不同波長、顏色，例如選用的 CCD 的感光分佈若是紅光最有效率，則應儘量選用紅色波長的 LED ；但是反過來說波長越短精度越能提高，則應選用短波長的藍光，所以如何在中間作出取捨，就要依靠產品檢測的特性而定。

5026系列

型式	外觀圖 (點圖放大)	發光色	內徑(mm)	外徑(mm)	出射角度

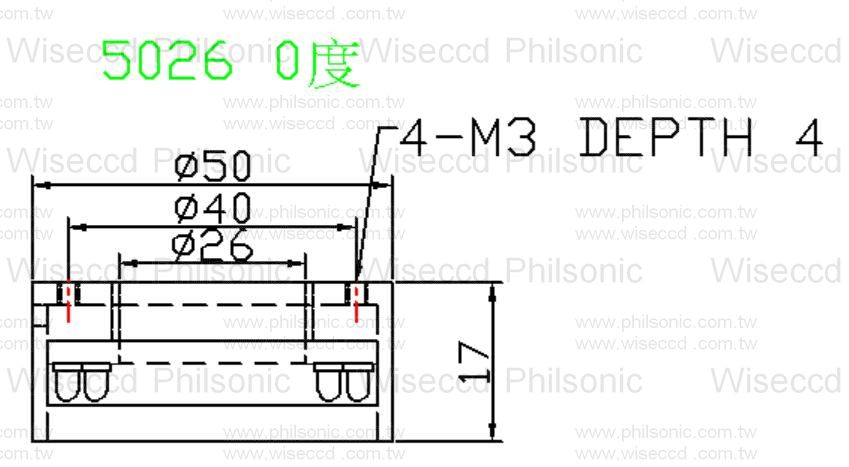

LDR-5026-0		○●●●●●	26	50	90

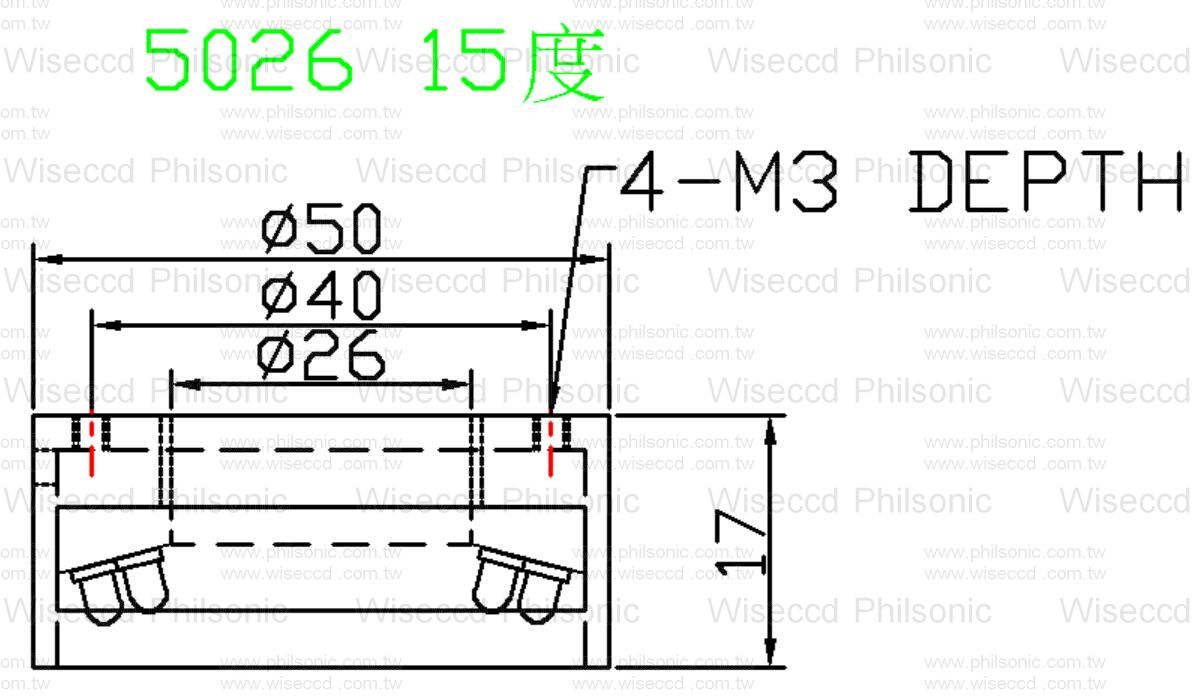

LDR-5026-15		○●●●●●	26	50	75

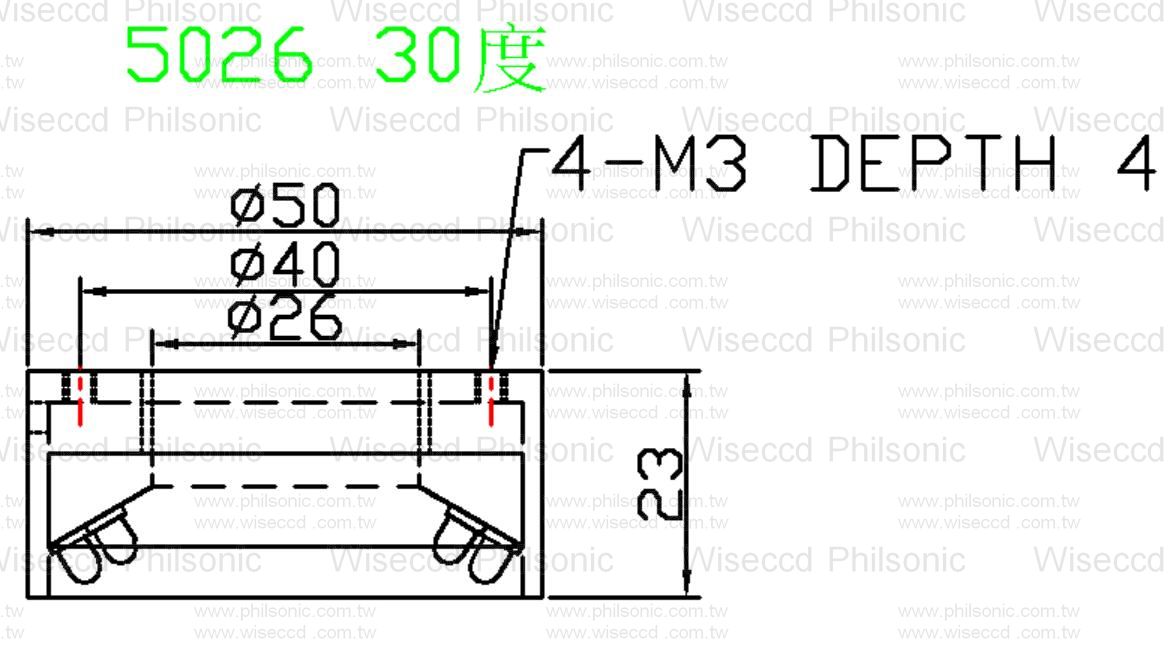

LDR-5026-30		○●●●●●	26	50	60

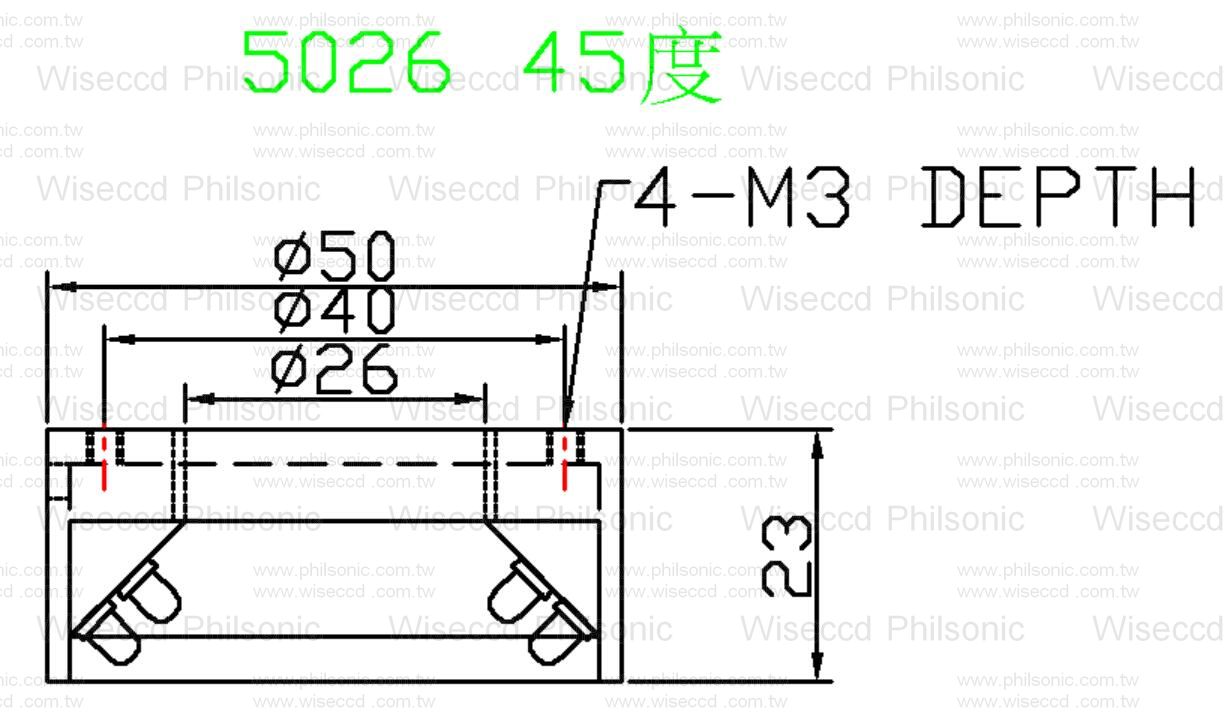

LDR-5026-45		○●●●●●	26	50	45

• 型式說明：LDR － (外徑) (內徑) － (顏色) (角度)
• ○: W(白色/White)  ●: B(藍色/Blue)  ●: G(綠色/Green)  ●: R(紅色/Red)
  ●: IR(紅外光/IR/940nm)  ●: UV(紫外光/UV/365nm,395nm)
• 可接受不同光源類型訂製，以及光源借用。
• 光源的固定螺絲孔位可相容於日制的固定孔位。
• 固定請使用 M3 的螺絲，螺絲在孔內的深度不得超過 4mm ！

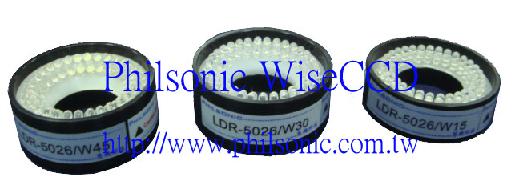

《一》LDR-5026-W45           《二》LDR-5026-W30        《三》LDR-5026-W15

7035系列

型式	外觀圖 (點圖放大)	發光色	內徑(mm)	外徑(mm)	出射角度

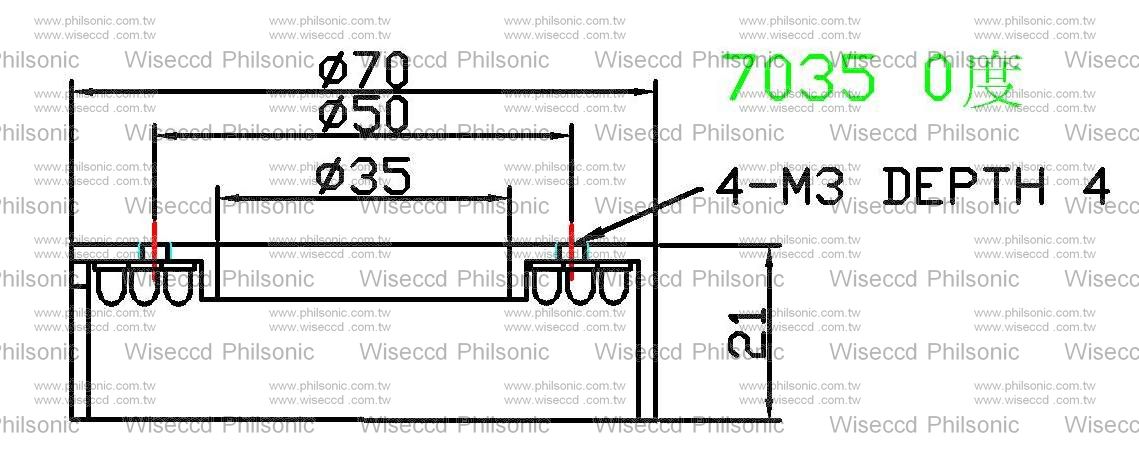

LDR-7035- 0		○●●●●●	35	70	90

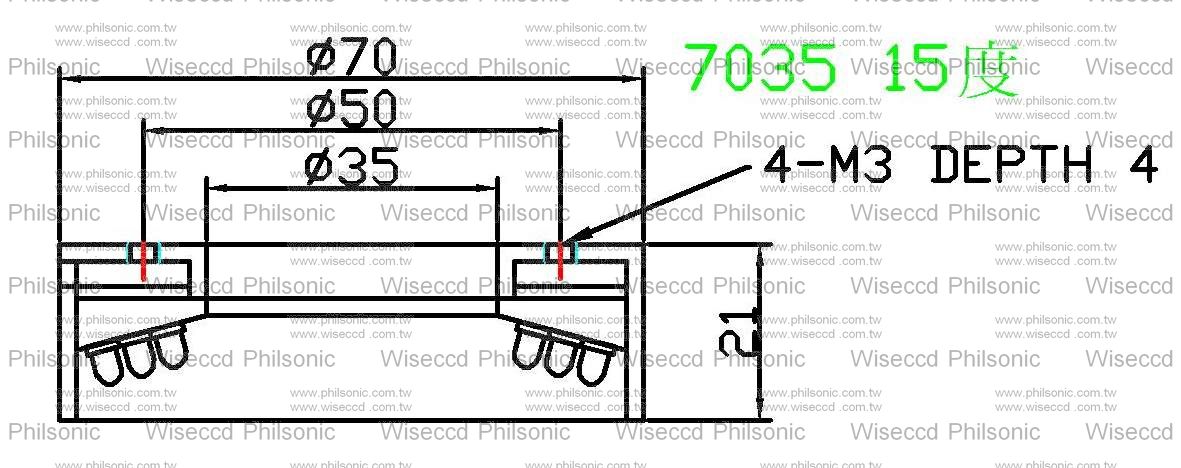

LDR-7035-15		○●●●●●	35	70	75

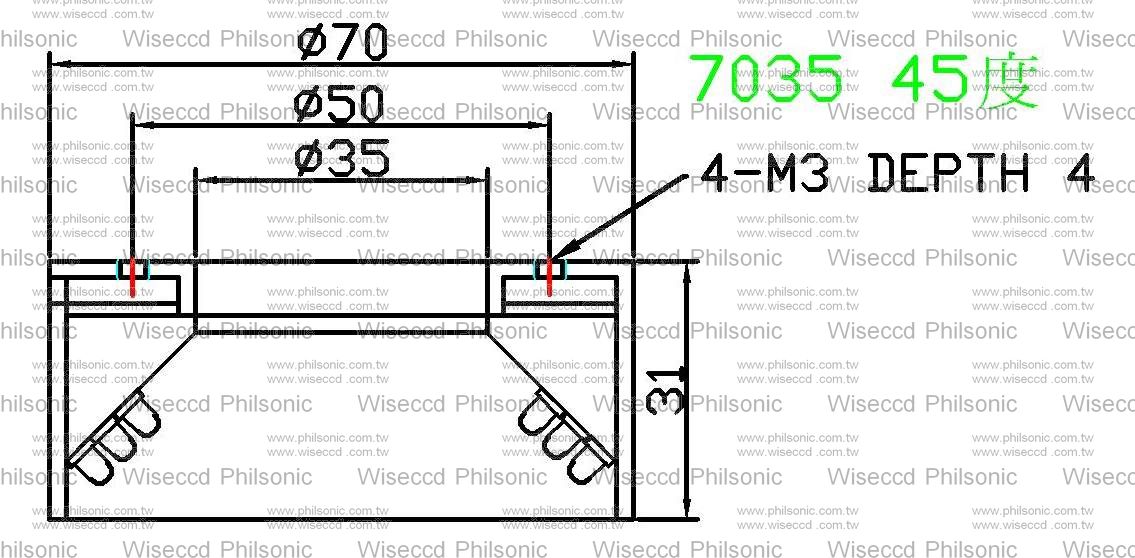

LDR-7035-30		○●●●●●	35	70	60
LDR-7035-45		○●●●●●	35	70	45

• 型式說明：LDR － (外徑) (內徑) － (顏色) (角度)
• ○: W(白色/White)  ●: B(藍色/Blue)  ●: G(綠色/Green)  ●: R(紅色/Red)
  ●: IR(紅外光/IR/940nm)  ●: UV(紫外光/UV/365nm,395nm)
• 可接受不同光源類型訂製，以及光源借用。
• 光源的固定螺絲孔位可相容於日制的固定孔位。
• 固定請使用 M3 的螺絲，螺絲在孔內的深度不得超過 4mm ！

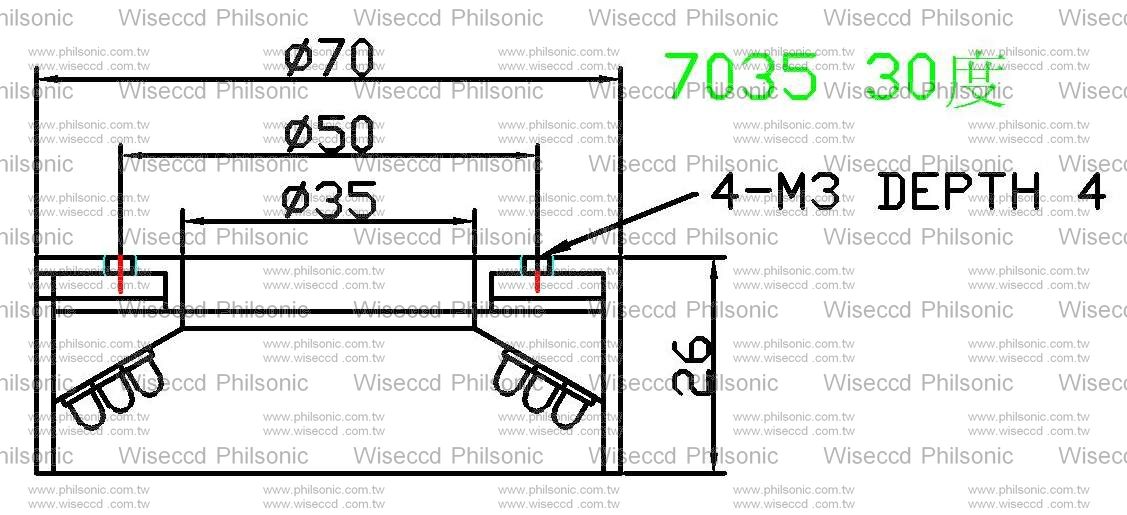

        《一》LDR-7035-W30

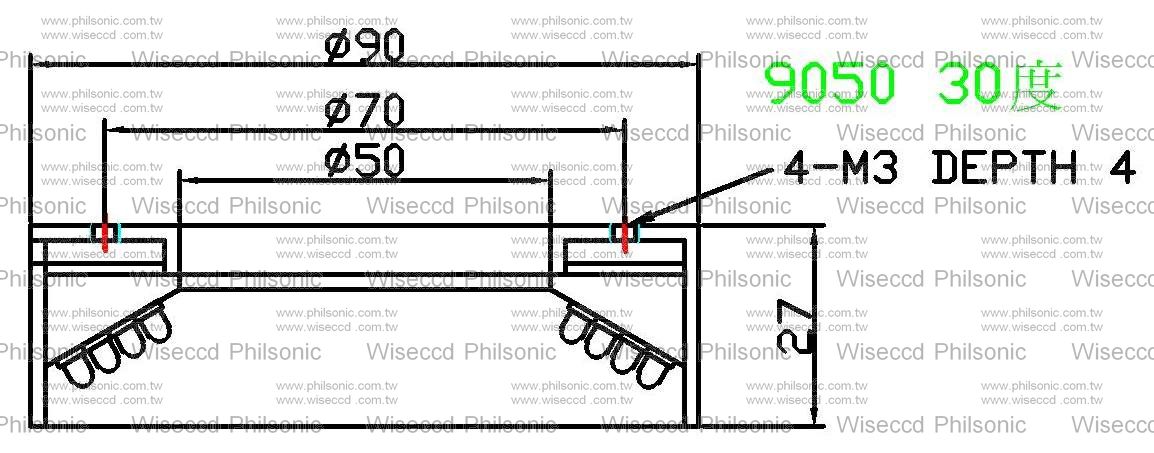

9050 系列

型式	外觀圖 (點圖放大)	發光色	內徑(mm)	外徑(mm)	出射角度

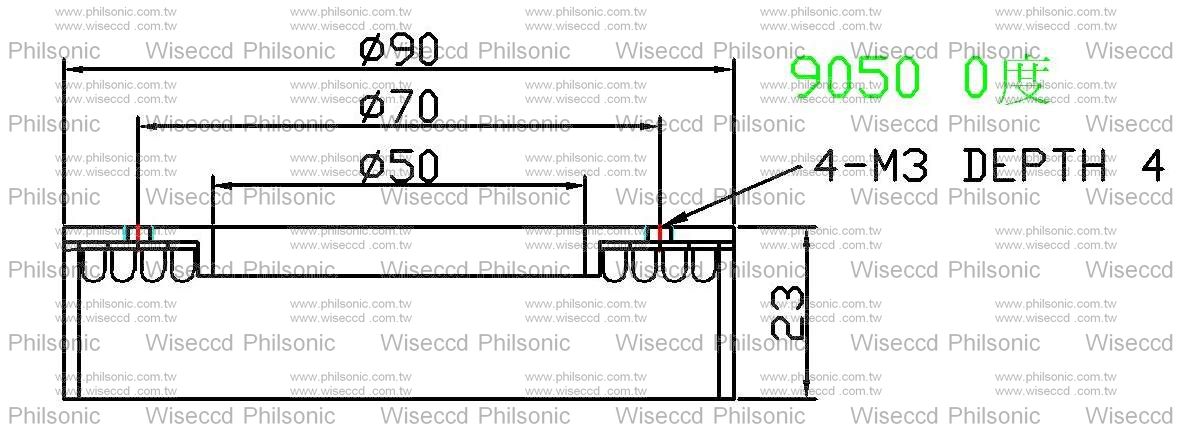

LDR-9050- 0		○●●●●●	50	90	90

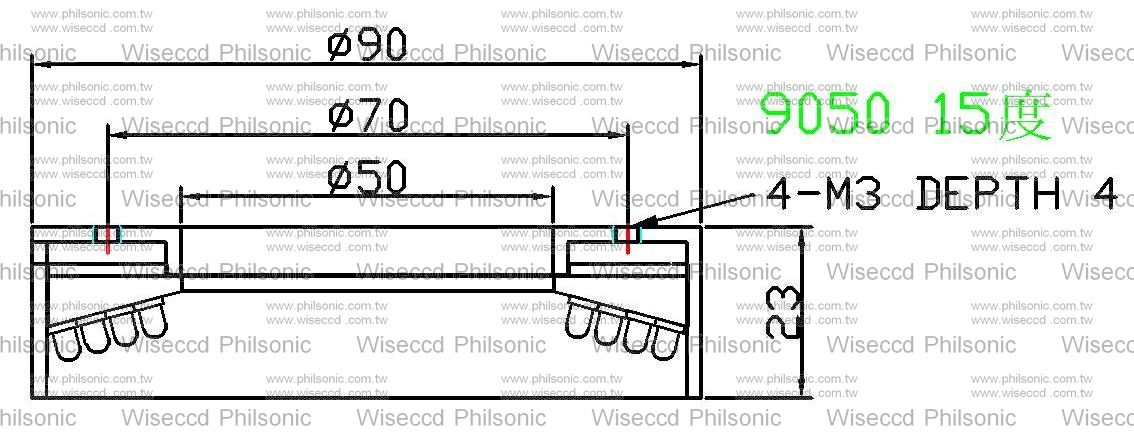

LDR-9050-15		○●●●●●	50	90	75
LDR-9050-30		○●●●●●	50	90	60

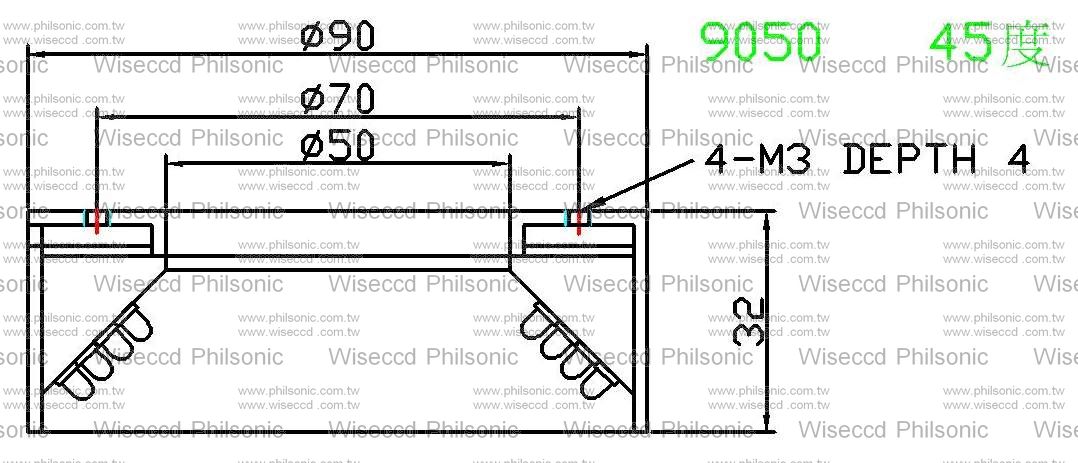

LDR-9050-45		○●●●●●	50	90	45

12060 系列

型式	外觀圖 (點圖放大)	發光色	內徑 (mm)	外徑 (mm)	出射角度
LDR-12060- R15		● 紅	60	120	75
LDR-12060-W15		○ 白	60	120	75
LDR-12060- B15		● 藍	60	120	75
LDR-12060- G15		● 綠	60	120	75
