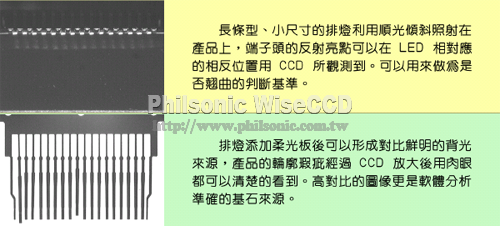

提供单一方向、高亮度的LED照明，适合必需使用特定角度打光之产品检测。照射方式不同时，能够分别突显不同的凹凸特征；更能配合不同的光源，做为阴影消除、同时多样化检测的目的。
用途包含不同倾斜导角面的打光、针脚正反面的正位度照射、形状尺寸的缺陷打光。常用型式如下表所示： |
LN 系列
|
型式 |
外觀圖 (點圖放大) |
發光色 (Color) |
發光面積 ( mm2) |
|
LN-2X6- |
 |
○●●●●● |
7X23 |
|
LN-2X30- |
 |
○●●●●● |
7X108 |
|
LN-3X10- |
 |
○●●●●● |
12X36 |
|
LN-3X20- |
 |
○●●●●● |
12X72 |
|
LN-3X40- |
 |
○●●●●● |
12X160 |
|
-
型式說明：LN － (寬的燈數量) X (長的燈數量) － (顏色)
-
○: W(白色/White) ●: B(藍色/Blue) ●: G(綠色/Green) ●: R(紅色/Red)
●: IR(紅外光/IR/940nm) ●: UV(紫外光/UV/365nm,395nm)
-
可接受不同光源類型訂制，以及光源借用。
-
光源的固定螺絲孔位可相容於日制的固定孔位。
-
固定請使用 M3 的螺絲，螺絲在孔內的深度不得超過 4mm ！
|
|
|
《一》LN_3 x 20 |
《二》LN_3 x 10 |
《三》LN_2 x 6 |
|
|
|
|
|
|
|
| |
|
|
